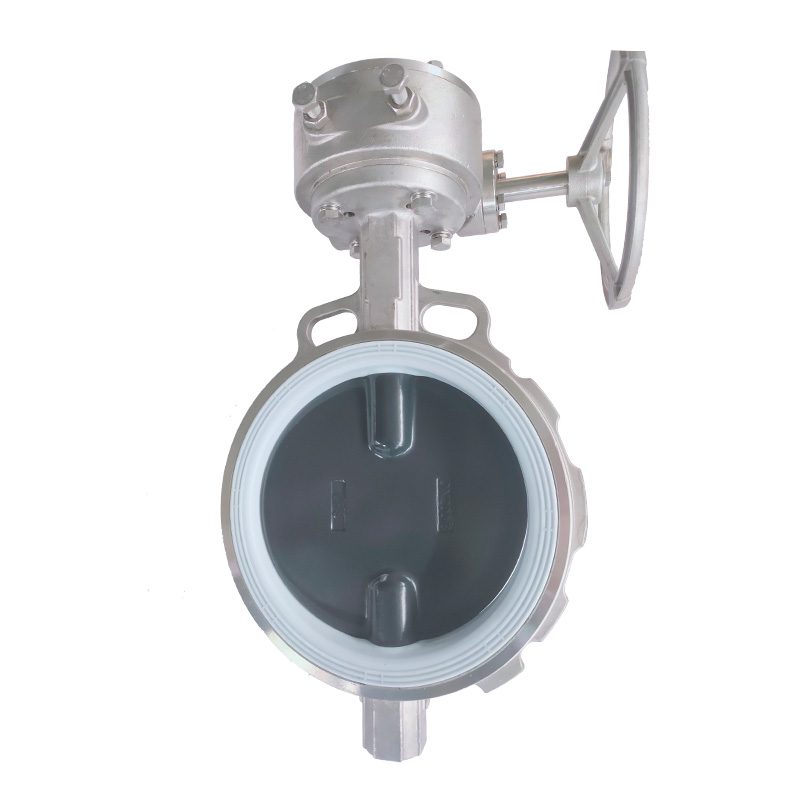

手动中线蝶阀-对夹-不锈钢喷哈拉

  • 体积小、重量轻、操作轻巧、便于安装。可根据用户要求配置气动、电动装置,满足遥控和程控的需要。更换零件材质可适用于各种介质,并可进行衬里防腐...
  • 产品概述
手动中线蝶阀概述
手动蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。

手动蝶阀的结构特点
①设计使密封面之间无摩擦传动,延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能,密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置,满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质,并可进行衬里防腐(衬F46、GXPP、PO等)。
⑦连续结构多样化:对夹、法兰、对焊。

手动蝶阀的优点
1、启闭方便、省力、流体阻力小,可以经常操作。
2、结构简单,体积小,重量轻。
3、可以运送泥浆,在管道口积存液体少。
4、低压下,可以实现良好的密封。
5、调节性能好。

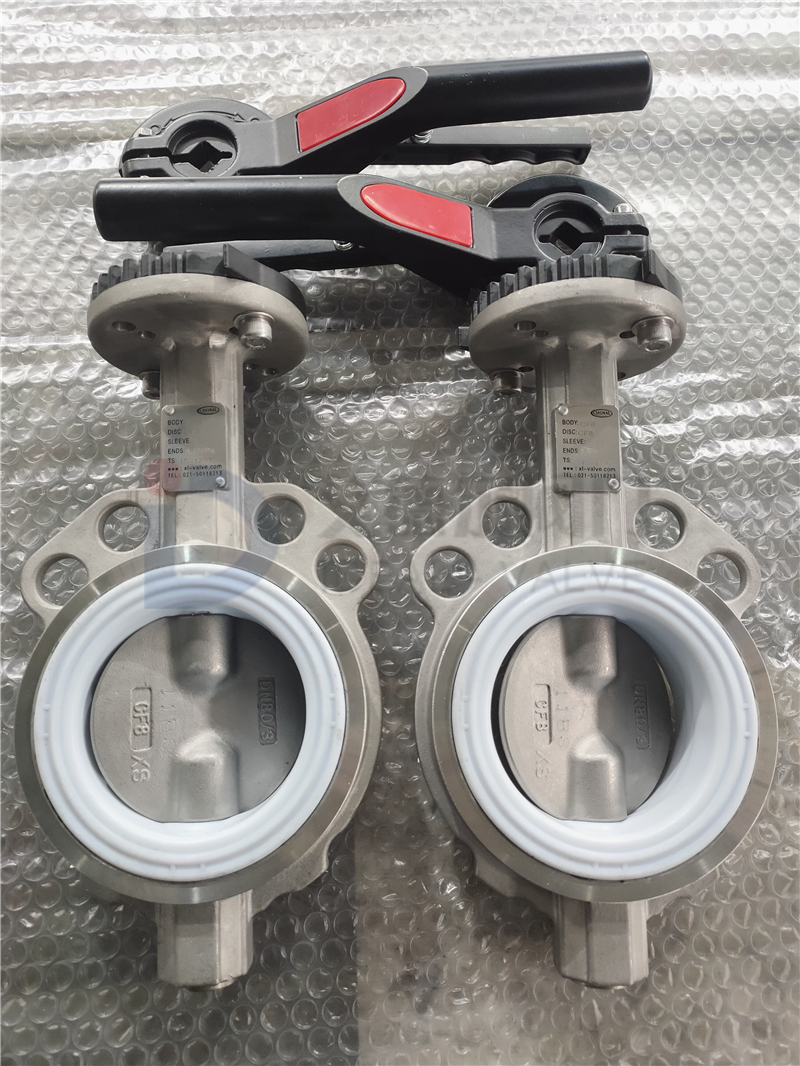

手动中线蝶阀-对夹-不锈钢喷哈拉(图1)
